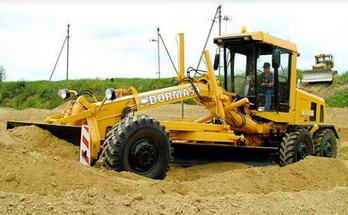

Автогрейдер ДЗ-122Б

Автогрейдер ДЗ-122Б
Техническое описание:
Автогрейдер ДЗ-122Б предназначен для выполнения землеройно-профилировочных работ по содержанию и ремонту дорог и обочин, возведению насыпей, планировке площадей, устройству корыт, а также для смешивания грунтов с добавками и вяжущими материалами на полотне дороги.
Автогрейдеры ДЗ-122Б эксплуатируются на грунтах I, II категорий без предварительного рыхления, а на более плотных грунтах с предварительным рыхлением. Используются они в регионах с умеренным климатом, где диапазон температур от -40°С до +40°С.
Конструкция обеспечивает качание балки моста до 15° в обе стороны, наклон колёс до 20° влево или вправо, угол поворота колёс до 45°. В сочетании с максимально повёрнутой рамой, наклоном и поворотом колёс автогрейдер имеет радиус поворота до 6,8 м по наружному колесу. Задний мост - балансирная тележка типа тандем с самоблокирующимся дифференциалом и встроенными тормозами в масляной ванне на каждое колесо (Германия).
Основное рабочее оборудование автогрейдера ДЗ-122Б - грейдерный отвал, который состоит из отвала, тяговой рамы и кронштейнов измерения угла резания. Отвал изготавливается из легированной стали со сменными ножами. Тяговая рама представляет собой цельносварную коробчатую конструкцию. Поворотный круг изготовлен из цельной поковки. Зубчатый венец сменного типа с зацеплением по внутреннему диаметру. Дополнительное рабочее оборудование представлено рыхлителем и бульдозерным отвалом.
Автоматическая система нивелирования производства США значительно повышает производительность и точность дорожно-строительных работ. Используя угловые, лазерные и ультразвуковые датчики, система автоматически выдерживает заданный поперечный уклон и высоту отвала и формирует продольный и поперечный профиль дороги в строгом соответствии с проектом.
Кабина одноместная цельнометаллическая, с защитой от опрокидывания и от падающих предметов (системы ROPS и FOPS) создает комфортные условия для работы оператора за счёт оптимального микроклимата обеспеченного кондиционером и отопителем производства Германии, тепло- и звукоизоляцией, эргономикой рулевой колонки и рабочего кресла, а также интерьером и оптимальной обзорностью. Все боковые проемы максимально остеклены. Автогрейдер ДЗ-122Б комплектуется под заказ кондиционером и креслом оператора производства Германии, рулевой колонкой итальянского производства.
Дисковые тормоза находятся в масляной ванне на каждое ведущее колесо. Управление гидравлическое с гидроусилителем, с двумя независимыми контурами на каждую ось заднего моста. Имеется резервный (аварийный) тормоз, который срабатывает при отключении насоса гидросистемы рабочего оборудования. Комплектуется тормозной педалью с гидроусилителем итальянского производства.
Технические характеристики:
Класс 140
Эксплуатационная масса, кг 13900
Двигатель ЯМЗ-236 / Д442 / Д260 / А01
Мощность, кВт (л.с.) 110 (150) / 121 (165) / 100 (135)
Трансмиссия гидромеханическая
Скорость, км/ч
Колесная формула 1 х 2 х 3
Число передач вперед 6
Число передач назад 2 / 3
Габаритные размеры
- длина, мм 10010
- ширина, мм 2500
- высота (без маяка), мм 3550
